В проектной документации часто возникает необходимость отделить спецификацию от чертежа. Рассмотрим методы отвязки в различных САПР-программах.
Содержание
1. Отвязка в AutoCAD
- Откройте чертеж со связанной спецификацией
- Введите команду "DATAEXTRACTION" в командной строке
- В диалоговом окне выберите "Изменить существующую таблицу"
- Найдите и удалите связи с объектами чертежа
- Сохраните изменения и закройте редактор данных

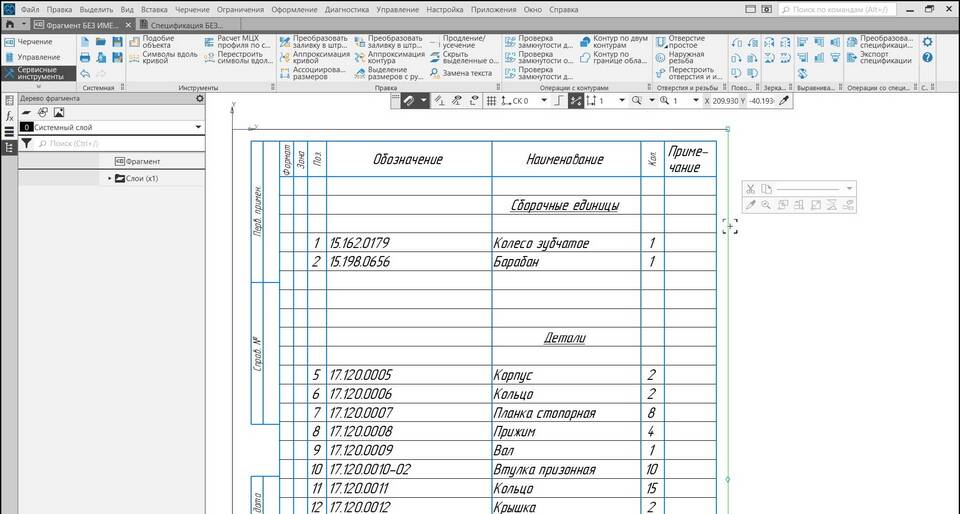

2. Отвязка в Компас-3D
- Откройте сборку с привязанной спецификацией
- Перейдите в меню "Спецификация"
- Выберите "Настройки спецификации"
- Отключите параметр "Автоматическое обновление"
- Сохраните спецификацию как отдельный файл
3. Методы отвязки в различных САПР
| Программа | Способ отвязки |
| SolidWorks | ПКМ на спецификации → Разорвать связь |
| Inventor | Меню "Управление" → "Отключить связь с BOM" |
| Revit | Экспорт спецификации в отдельный файл |
4. Последствия отвязки
- Спецификация перестает автоматически обновляться
- Изменения в чертеже не отражаются в спецификации
- Увеличивается контроль версий документов
- Снижается риск случайных изменений
Рекомендации
- Перед отвязкой создайте резервную копию файлов
- Проверьте актуальность данных в спецификации
- Документируйте факт отвязки в пояснительной записке
- Для сложных проектов рассмотрите частичную отвязку
Заключение
Отвязать спецификацию от чертежа можно различными способами в зависимости от используемого САПР. Важно понимать последствия этой операции и предпринимать меры для сохранения согласованности документации. В большинстве случаев рекомендуется сохранять исходные связанные файлы как резервные копии.
